bis 3 A	AC15
für Melde- und Steuerströme elektroniktaugliche Hilfskontakte

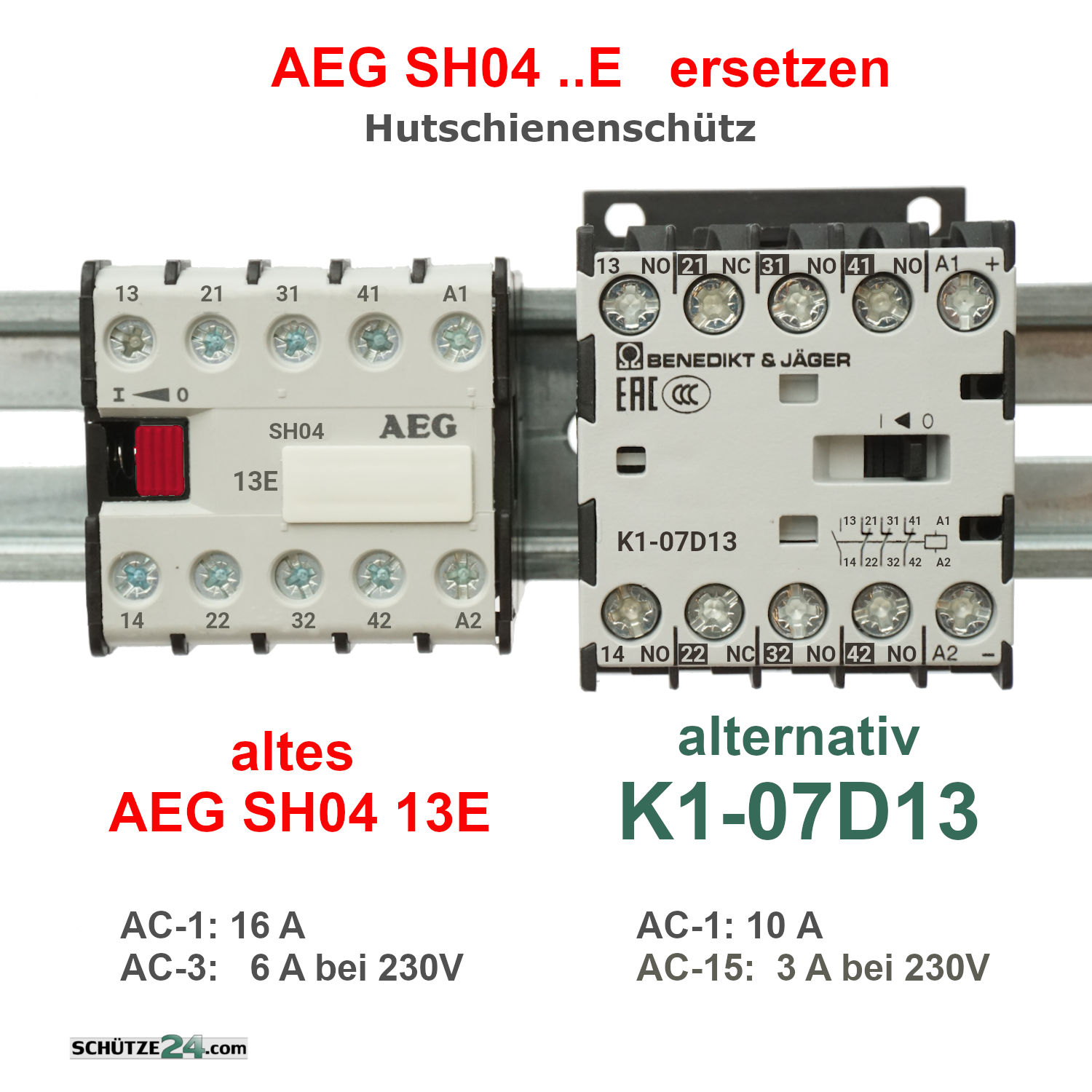

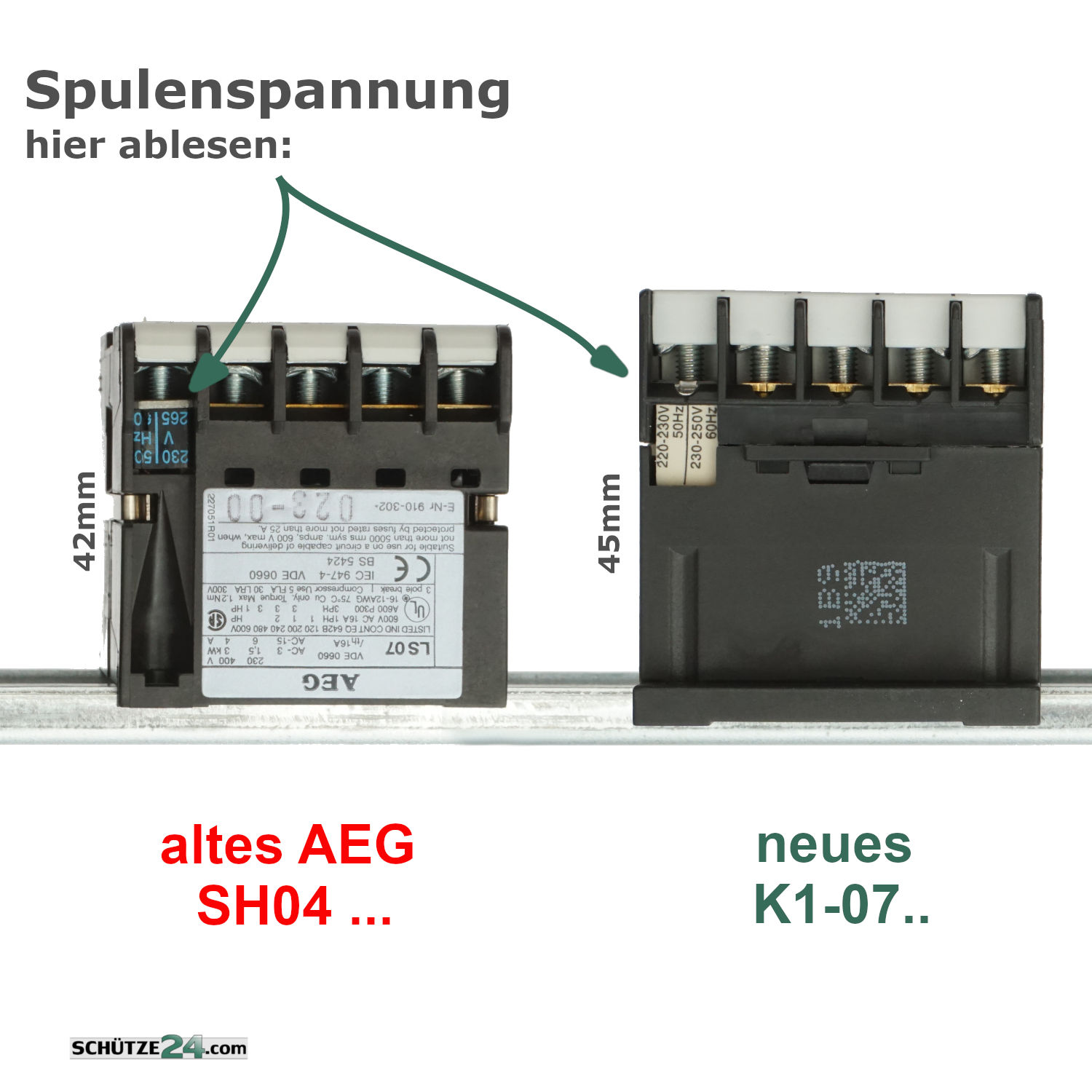

Schaltleistungsnennwerte unserer K1-07D Mini-Hilfsschütze in der Kurzübersicht     Spannung überHauptkontakte: Schaltvermögenpro Hauptkontakt:     Nennstrom Ie = Ith AC15: 220-240 V~AC  3 A   Hilfsschütze von Benedict sind äußerst zuverlässig und werden tausendfach zum Steuern von anderen elektromagnetischen Lasten wie z.B. den Magnetspulen von größeren Leistungsschützen eingesetzt.     380-415 V~AC  2 A     Schnellauswahl:                           Gemäß IEC 60947-4-1, VDE 0660, EN 60947-4-1 Detaillierte Schaltleistungsdaten des K1-Minischütz K1-07D..   Bemessungsisolationsspannung Ui 690 V~ AC   Bemessungsstoßspannung Uimp 8 kV   Einschaltvermögen bei 690 V~AC Ieff -   Ausschaltvermögen bei 690 V~AC Ieff -           AC1: Schalten ohmscher Last: Seitenanfang         Bemessungsbetriebsstrom Ie (=Ith), bis 40°C  A 10 A           Bemessungsbetriebsstrom Ie (=Ith), bis 60°C A 6 A           Mindest-Anschlußquerschnitt bei Belastung mit Ie (=Ith)   -           Hilfskontakte: K1-07D.. Seitenanfang         Bemessungsisolationsspannung Ui 690 V~ AC   Thermischer Nennstrom Ith bis 440 V bis 40°C: 10 A     bis 60°C: 6 A           AC15: Steuern elektromagnetischer Lasten über 72 VA: K1-07D.. Seitenanfang         Bemessungsbetriebsstrom Ie 220-240 VAC 3 A     380-415 VAC 2 A     440 VAC 1,6 A     500 VAC 1,2 A     660-690 VAC 0,6 A           DC13: Steuern von Elektromagneten: K1-07D.. Seitenanfang         Bemessungsbetriebsstrom Ie 60 VDC 2 A     110 VDC 0,4 A     220 VDC 0,1 A           Leistung der Magnetspule: K1-07D.. Seitenanfang         alle AC Spulen an diesem Schütz: Einschalten: 25 VA     Halten: 4-5 VA     Halten: 1,2 Watt   alle DC-Spulen (VM) an diesem Schütz: Einschalten: 2,5 Watt     Halten: 2,5 Watt   Entstörbauteil enthalten nein   Steuerspannungsbereich US AC: 0,85 bis 1,1 fach      US DC: 0,8 - 1,1 fach     24VR-Spule: 19-30 V           Schalthäufigkeit z: K1-07D.. Seitenanfang         Leerschalthäufigkeit pro Stunde 10.000   in Betrieb AC3, bei Ie pro Stunde 600   in Betrieb AC4, bei Ie pro Stunde 120   in Betrieb DC3, bei Ie pro Stunde 600   Mechanisch Lebensdauer AC-betätigung 5 Mio.     DC-betätigung 15 Mio.           Schaltzeiten / Verzug: K1-07D.. Seitenanfang bei Steuerspannung US ±10%       alle AC Spulen an diesem Schütz: Schließverzug 15-19 ms     Öffnerverzug 8-25 ms   alle DC-Spulen an diesem Schütz: Schließverzug 15-25 ms     Öffnerverzug 8-25 ms           Zulässige Umgebungstemperatur: K1-07D.. Seitenanfang während des Betriebs offener Einbau, Schaltschrank:   -40 bis +60  °C   während des Betriebs gekapselt in Standardgehäuse:   -40 bis +40  °C   während der Lagerung:   -40 bis +90  °C           Verlustleistung pro Pol: K1-07D.. Seitenanfang bei Belastung mit Ith   0,5 Watt   bei Belastung mit Ie / AC3 400V               Kurzzeitstromfestigkeit: K1-07D.. Seitenanfang 10-Sekunden-Strom   - A           Kurzschlussschutz / Vorsicherung: K1-07D.. Seitenanfang Koordinations-Type "1" nach IEC 947-4-1Verschweißen der Kontakte ohne Gefahr für Personenmax. Schmelzsicherung gL (gG) - A   Zuordnungsart ohne Verschweißen der Kontakte, maximale Schmelzsicherung gL (gG) - A           Anschluss und Montage: K1-07D.. Seitenanfang   M 3,5   Anschlussquerschnitt der Hauptschaltglieder eindrähtig 0,5 bis 2,5 mm²     feindrähtig 0,5 bis 2,5 mm²     feindrähtig mit ADH 0,5 bis 1,5 mm²     ein-feindrähtig 18-14 AWG   Montage/Befestigung   Hutschine / Schraube   Anzahl der klemmbaren Leiter pro Klemme   2           Daten nach UL508: K1-07D.. Seitenanfang         Bemessungsbetriebsstrom General Use Ie   10 A   Sicherung / Max. Kurzschlussstrom A / kA -
